线束插头是人们生活中最常见的电子器件辅助设备之一，它的安全性也是人们关注的重点。厂商在对设备进行生产的时候，通常会对其气密性进行检测，如果线束插头的气密性不好，容易使内部进水侵蚀，导致人们在使用时发生触电的危险。然而，普通的气密性检测无法满足多款线束插头的检测需求。而华盈智创对各种类型的线束插座的气密性检测一直都有研究，并获得了不小的成就。

本次的案例分享就是关于线束插座的气密性检测，希望能给大家做一下参考。

1. 线束插座的外形

（1）此次进行气密性检测的是两款市面上常见的线束插座，它们的插头是不规则的长方体，头部有两个接触金属，壳料是防漏电的材质，与连接线对接处无明显缝隙，密闭性良好；

（2）这样的外形无法直接对线束插座进行气密性检测，且线束与接头有接触，对检测不利；

2. 线束插座检测难点突破

（1）对于线束插座的特殊外形，我们给它定制了专门的模具，且在模具上对线材专门做了一个盛放的凹槽，将线束插座放入模具的时候卡得刚刚好，这样在检测时上下模具进行闭合能有效保持检测的封闭性，工装对模具填充气体时能保持内部的饱和状态，对检测有利；

线束插座检测过程展示及参数：

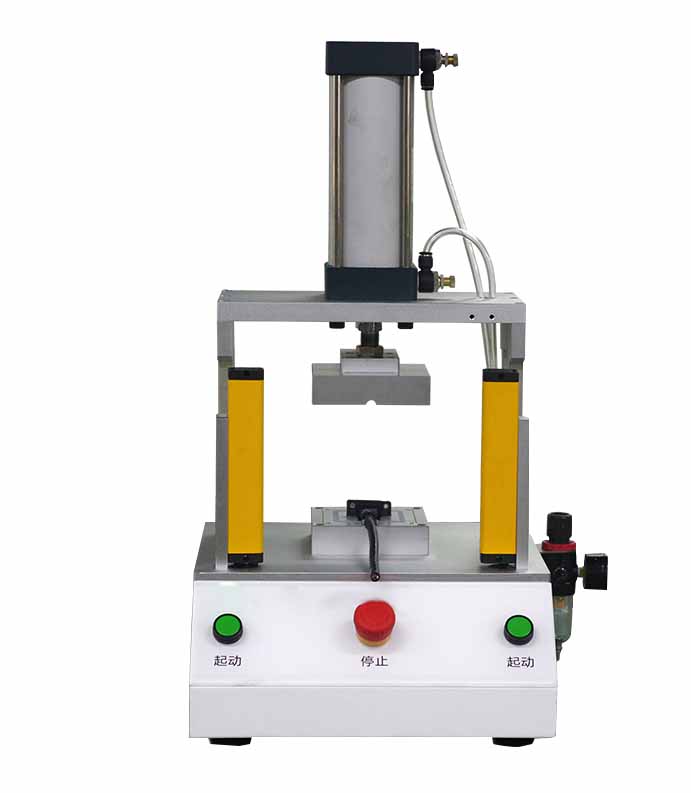

华盈智创本款气密性检测仪由测试仪、气源、测试治具三大部分组成，设备体积小，可定制多机位，更便于实现产线式气密性检测。气源使用的是空气，可防御比空气密度大的物质侵害，且华盈智创智能检测系统把检测结果数据化，实现了线束插座气密性的高精度检测。

将两个线束插座分别放入到两个工装模具中，通过工装模具与我们的仪器连接，仪器内部有一个阀岛、储气罐等部件及我们设定好的程序，在检测线束的时候，按下启动键。

在检测中，仪器会往模具充气。如果线束插座是不密封的，出现漏气的现象，这时仪器中泄漏值显示数据也越来越大，同时压力值下降。这时候就能够判定线束插座是否漏气，仪器测试结果也会显示出NG，意味着该产品气密性检测不通过。如果测试的线束插座不漏气，充气后工装模具里面的气体就会处于恒定稳定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示OK字样，表示气密性检测通过。
