一、行业应用背景

车载控制器是整车电控系统的核心部件，长期处于机舱潮湿、水汽、粉尘、温差大、雨水喷淋等复杂工况，一旦壳体密封失效，水汽渗入极易造成电路板短路、元件腐蚀、信号紊乱，直接引发车辆电控故障、行车安全隐患。

传统泡水抽检效率低、无法量化泄漏数值、不良品难以溯源，双通道气密性检测仪采用负压差压式检测原理，搭配专用定制气密工装，可实现两台汽车控制器同步独立检测，兼顾检测精度与量产节拍，是汽车零部件IATF16949质量体系必备的密封检测设备。

二、设备整体配置介绍

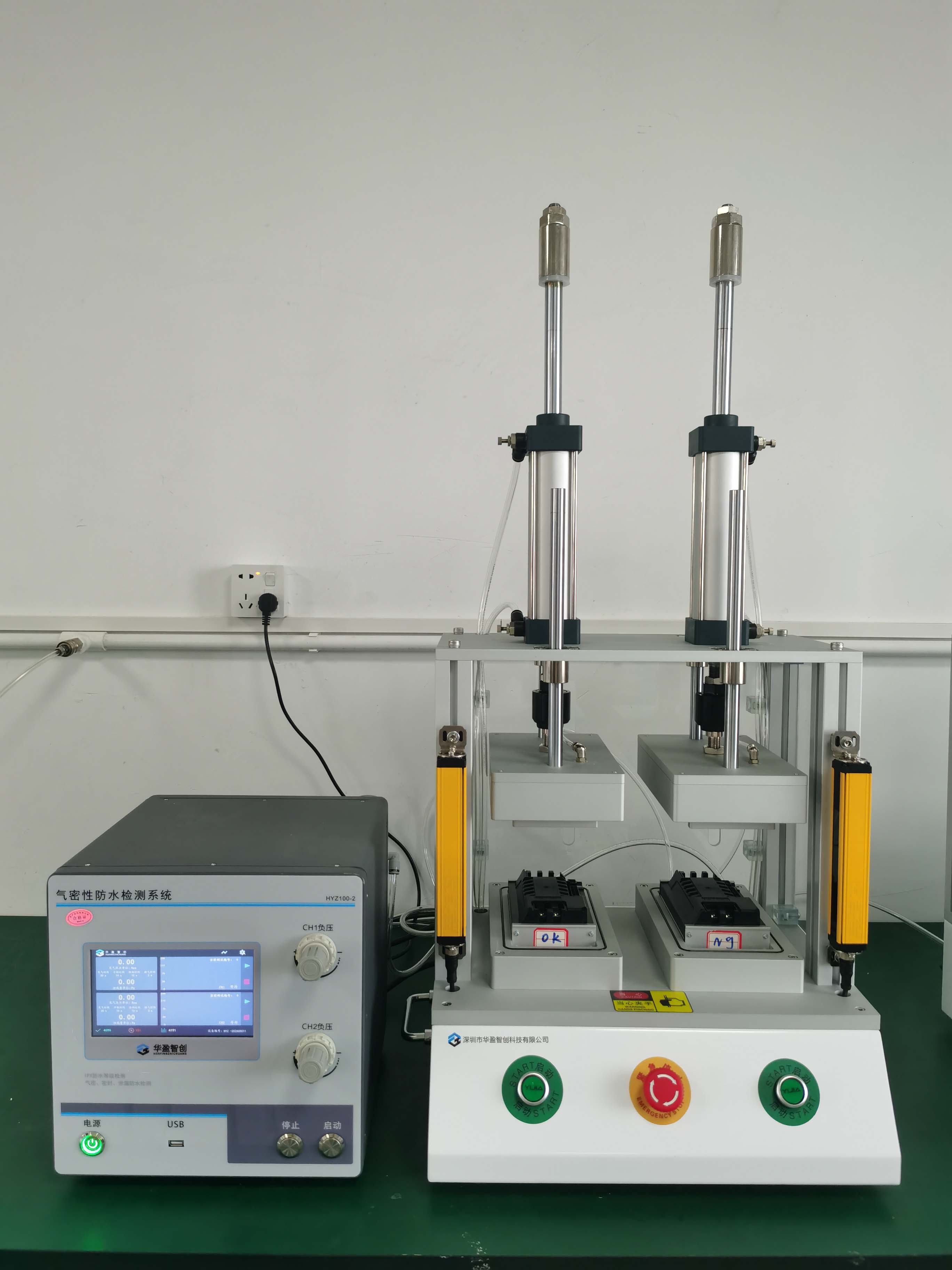

整套检测系统由HYZ100-2双通道气密性防水检测仪主机+双工位气动压紧气密工装组成：

1. 检测主机：双路独立负压检测通道，分别对应CH1、CH2工位，可单独设置两组不同检测参数，高清触控屏实时显示压力、泄漏率、保压时长、判定结果，支持数据存储、USB导出、追溯归档，适配工厂MES系统对接；

2. 双工位工装夹具：立式气动下压结构，定制仿形型腔精准限位汽车控制器壳体，两侧加装安全光栅，防止压手工伤事故；台面设置双组启动按钮+中部红色急停按钮，具备紧急断电泄压防护；型腔区分OK合格位、NG不良位，方便分拣摆放；

3. 工作原理：采用负压抽真空检漏模式，抽取产品密闭腔体内空气，监测腔体压力衰减数值，对照标准泄漏阈值自动判定密封是否合格，相比泡水法，无浸水损伤、无需烘干工序，检测数据可量化存档。

三、详细标准化气密检测作业流程

步骤1：开机调试与参数配方调取

1. 接通气源、设备电源，开启检测仪主机与工装总电源，等待系统自检完成；

2. 调取对应型号汽车控制器预设检测配方：设定负压测试压力、充气时间、稳压时间、保压检测时间、合格泄漏率阈值（sccm/Pa·m³/s双单位显示）；

3. 空载进行双通道气密性校准，消除管路、工装本身的管路压降误差，保证检测数值精准；检查安全光栅、急停按钮、气动气缸运行是否顺畅，排查气管漏气隐患。

步骤2：工件上料摆放定位

1. 分拣人员将待检测汽车控制器，平稳放入左右两个工位定制仿形治具内部，贴合限位卡槽，保证壳体分型面完全平铺在密封垫片上，避免摆放歪斜造成压合间隙、误判漏检；

2. 核对工位标识，合格品、复检品分区摆放，避免混料。

步骤3：双工位同步启动，气动压紧密封

双手分别按下左右两侧绿色START启动按钮，设备触发联动程序：立式气缸垂直匀速下压，上压头压紧控制器壳体，配合工装内部FIPFG发泡密封垫，将产品腔体完全密闭隔离，形成独立的密闭检测气腔；安全光栅全程实时防护，下压过程中误入异物会立即触发气缸暂停。

步骤4：双通道独立负压气密检漏（核心检测阶段）

仪器分四段自动执行检测流程，两个工位互不干扰、独立运算数据：

1. 抽气充气阶段：真空泵抽取产品内腔空气，快速达到预设负压值；

2. 稳压平衡阶段：暂停抽气，静置消除气流扰动，让腔体内压力趋于稳定，规避气流波动带来的检测误差；

3. 保压检漏阶段：系统实时监测压力衰减速率，换算成精准泄漏率，对比预设判定标准；

4. 自动判定阶段：通道数据低于泄漏阈值，屏幕显示OK合格；泄漏数值超标，判定NG不合格，仪器声光报警提示不良品。

步骤5：检测完成，气缸抬升下料分拣

1. 检测流程跑完后，气缸自动向上抬升解锁密闭型腔，泄压完成；

2. 操作人员对照仪器屏幕双通道判定结果：

- OK合格品：放置OK标识收纳区，流入下一道组装工序；

- NG泄漏不良品：单独放入NG工位，做拆解复检，排查壳体裂纹、螺丝孔滑丝、密封圈装配错位、壳体注塑沙眼等泄漏点位；

3. 主机自动储存每一件产品的检测时间、泄漏数据、判定结果，支持批量导出报表，满足汽车零部件溯源管控要求。

步骤6：班次收尾与设备日常维护

1. 开班/收班执行防错验证：使用标准漏孔进行校准验证，确认设备检测精度无偏移，规避设备漂移造成批量误判；

2. 清理工装型腔粉尘、碎屑，检查密封垫片有无压损、硬化，及时更换老化垫片；梳理气动管路，排查漏气；

3. 长期闲置关闭气源、电源，做好防尘防护。

四、双通道检测模式核心优势

1. 量产效率翻倍：双工位同步检测，单次检测两件产品，相比单工位设备产能提升一倍，适配流水线大批量汽车控制器生产；

2. 双通道独立参数：可同时检测两款不同规格控制器，不用来回切换配方，柔性化适配多型号生产；

3. 检测精度高：压差式负压检漏，最小可检出极小泄漏量，满足车载控制器IP67/IP68防水等级检测标准；

4. 安全合规性强：安全光栅+急停双重防护，符合工业安全生产规范，检测数据可存档，满足车企IATF16949供货审核；

5. 无损检测：全程无水接触，不会造成电路板进水、元器件受潮，杜绝泡水检测带来的产品报废损耗。

五、适用检测品类

整车车载主控控制器、BCM车身控制器、电机控制器、网关控制器、新能源电池包BMS管理控制器、各类车载电控模组，均可定制对应工装夹具，适配不同外形壳体气密防水检测。

结语

汽车电控部件的密封可靠性是整车安全的基石，华盈智创双通道气密检测设备依托成熟的差压式检漏技术+定制化工装方案，搭配标准化闭环检测流程，从调试、上料、检漏、分拣、数据溯源形成完整质控链路，帮助零部件厂商严控密封不良率，规避售后渗水故障索赔，助力车载电控产品高标准供货主机厂。
