一、行业痛点：连接器端子检测面临的现实难题

连接器端子作为电气设备、新能源线束、车载电控系统的核心接驳部件，防水密封性、气密可靠性直接决定整套线路的运行安全。传统单通道检漏模式弊端愈发凸显：

1. 检测工位单一，单件检测串行作业，大批量端子检测产能低下，难以匹配自动化流水线节拍；

2. 人工上下料、单独封堵检测口，人为封堵松紧不一，泄漏数据误差大，不良品极易混入合格品；

3. 多批次分开抽检，数据分散难以统一归档，开班防错、溯源管控难度大，批量质量隐患高；

4. 端子体型细小、排布密集，人工工装贴合精度不足，极易造成压伤、刮伤精密端子，物料损耗偏高。

二、二十通道自动化气密检测设备整体方案解析

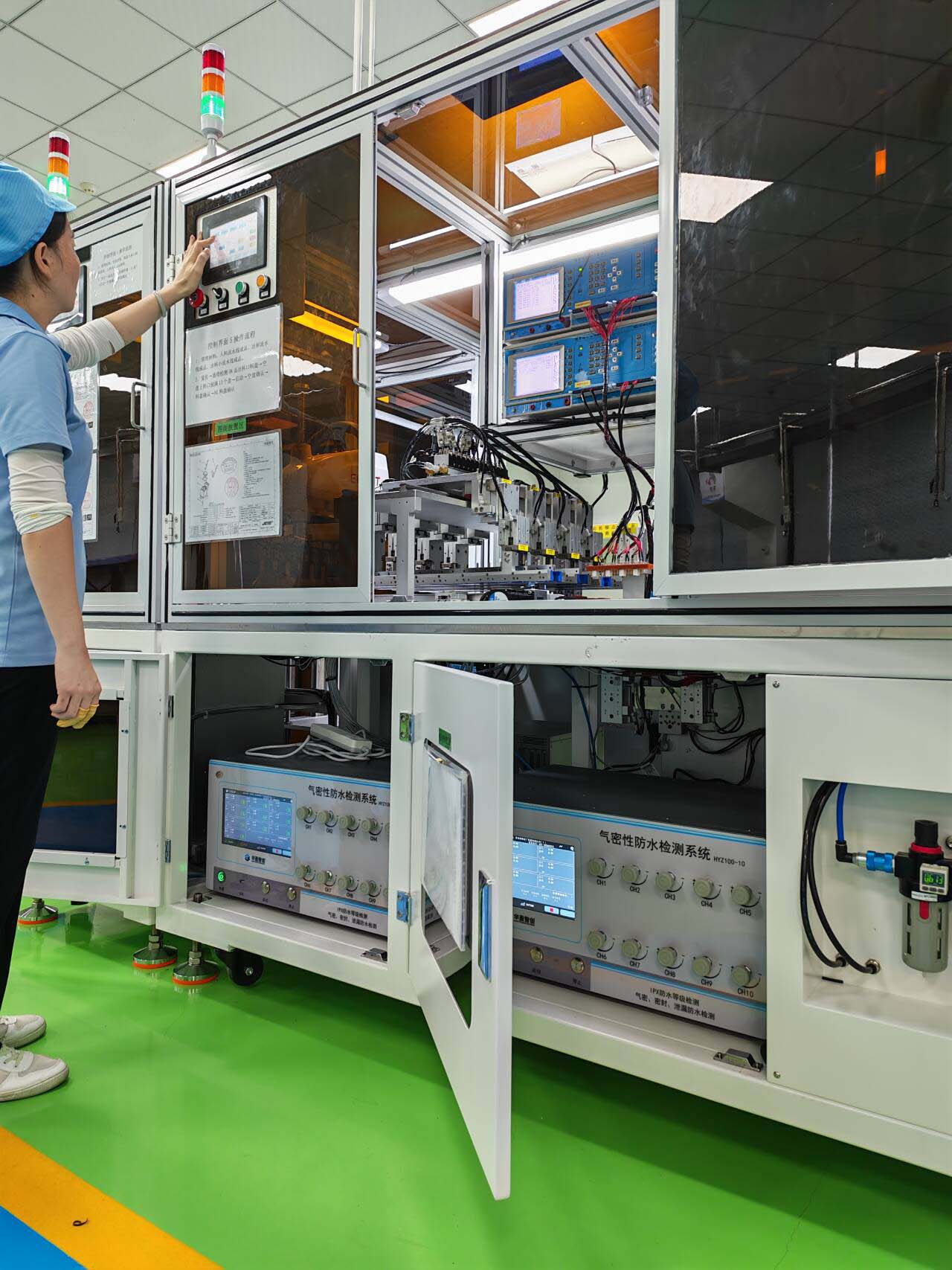

如图所示集成式自动化气密防水检测产线，搭载二十通道气密性防水检测主机，搭配全自动移栽机构、定位治具、工控触控操作系统、三色声光预警系统，形成从上料、精准封堵、多路同步检漏、良品分拣、数据存储的全闭环自动化检测流程，专为连接器端子批量气密防水测试量身打造。

1.硬件结构配置

1. 多路检测主机单元：柜体下部搭载两台多通道气密检测系统，拓展组合实现二十通道独立检测，每个通道具备独立压力调控、泄漏率演算模块，可同时对20个连接器端子并行试压检漏，互不干扰；支持直压式、差压式两种检漏模式，适配IPX4~IPX8全等级防水测试，精准测算sccm、Pa·m³/s专业泄漏单位。

2. 全自动机械工装模组：机柜内部集成伺服移栽、精准压紧密封治具，针对细小端子定制仿形密封胶垫，FIPFG发泡密封结构封堵检测孔，杜绝漏气、压损端子；自动化完成定位、压紧、泄压、松料整套动作，摒弃人工封堵带来的误差。

3. 人机交互与管控系统：前置高清触控触摸屏，操作人员可一键调取检测程序，设置测试压力、保压时长、合格泄漏阈值；柜体张贴标准化作业指导书，配合开班防错验证流程，避免选错程序、错放物料。顶部三色警示灯实时反馈设备运行、检测合格、故障报警状态，现场管控一目了然。

4. 气动与防护柜体：一体式封闭式钣金机架，防尘防油污，底部带可调脚轮与支撑脚垫，适配车间流水线布局；侧边集成气源过滤调压组件，稳定供给检测气源，保障长时间连续作业气压恒定。

2.整套自动化作业流程

1.流水线输送端子物料进入设备进料工位，伺服机构自动抓取物料送入二十组独立检测工装；

2.工装同步压紧密封，二十通道同时充气升压，进入稳压阶段消除气流扰动；

3.设备独立采集每一路腔体气压变化，自动计算对应端子泄漏率，对照预设阈值判定合格/泄漏不良；

4.系统记录每一路通道编号、产品编码、检测时间、泄漏数值，自动存储数据库，实现单品全溯源；

5.自动化分拣机构分流良品、检漏不合格品，不良品单独剔除并触发声光报警，防止流入下一道工序；

6.完成检测后工装自动复位，等待下一批物料，全程无需人工干预。

三、二十通道多路并行检测核心优势

1.产能跨越式提升，适配大批量量产

传统单通道单次检测1件产品，二十通道可一次性同步检测20个连接器端子，相同检测时长下，检测效率提升20倍，完美匹配连接器加工厂高速注塑、组装流水线节拍，解决大批量订单积压问题。

2.检测精度统一，产品品质一致性强

每个通道拥有独立传感器与气压回路，互不串压干扰；自动化仿形工装密封力度恒定，相比人工封堵，大幅降低人为因素造成的误判、漏检，细小端子微小泄漏也能精准捕捉，杜绝后期端子进水氧化、短路烧毁故障。

3.数字化质量管理，契合工厂精益生产

全套系统可对接MES工厂管理系统，自动上传每一路检测数据，生成检测报表；搭配开班防错验证程序，每日开机自动校验二十通道仪器精度、工装密封性，提前排查通道漏气、传感器偏移故障，规避批量检测报废风险，便于品质追溯、客诉查验。

4.降低综合生产成本

减少多名专职检漏操作工，自动化流水线仅需1名操作人员巡检设备；标准化工装减少端子压伤、磕碰报废损耗；多路集中式设备占地更小，相比二十台单通道检漏仪，设备采购、气源布置、场地使用成本大幅缩减。

5.适配多品类连接器端子灵活调试

触控系统可快速切换不同规格端子检测程序，线束连接器、车载端子、精密接插件均可录入专属压力、保压、泄漏判定参数；二十通道可自由分组，支持同时检测多种型号产品，柔性化生产适配多品类订单。

四、实际应用场景

1.车载线束连接器：新能源汽车高压端子、低压线束端子IP67/IP68防水气密检测，规避行车进水漏电隐患；

2.消费电子精密接插件：数码设备内部连接器防水检漏；

3.工业电控端子：工控设备、传感器接驳端子密封性测试；

4.储能线束端子：储能电池包配套连接器气密检测，和大型电池包整套密封检测体系互通适配。

五、总结

在连接器行业精细化量产趋势下，单通道人工检漏早已无法满足高标准防水气密质控需求。二十通道集成式自动化气密性防水检测设备，依靠多路并行检测技术+全自动流水线结构，兼顾超高检测产能、微米级检漏精度、数字化溯源管控三大核心能力，从源头把控连接器端子密封品质，既降低工厂生产与品控成本，又提升产品防水可靠性与市场竞争力，是连接器端子量产产线标配的专业气密检测解决方案。
